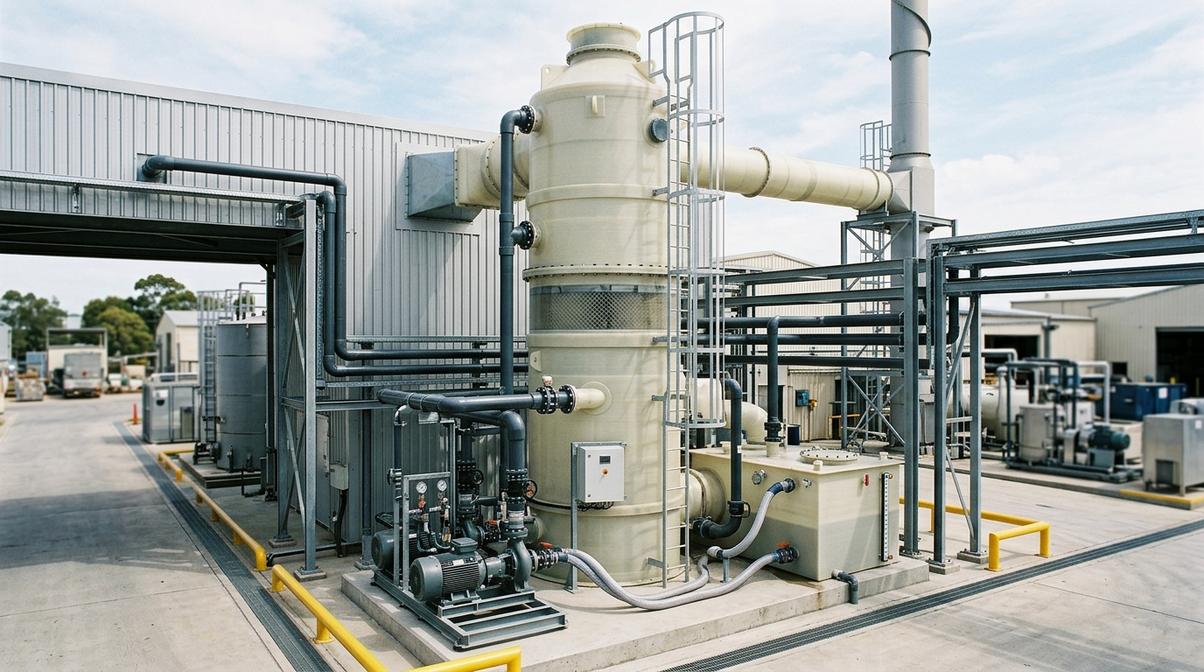

Tháp hấp thụ khí thải có cấu tạo cơ bản gồm: thân tháp (vật liệu composite, PP, PVC hoặc inox), giàn phun dung dịch hấp thụ, lớp vật liệu đệm (packing media) tăng diện tích tiếp xúc, bộ tách ẩm (demister) ở đỉnh tháp, bể chứa dung dịch và bơm tuần hoàn. Khí thải đi từ dưới lên tiếp xúc ngược chiều với dung dịch hấp thụ phun từ trên xuống, các chất ô nhiễm bị giữ lại thông qua quá trình hòa tan hoặc phản ứng hóa học. Đây là giải pháp xử lý khí thải phổ biến nhờ hiệu suất cao, chi phí vận hành hợp lý và khả năng xử lý đa dạng các nguồn khí độc hại phát sinh từ hoạt động sản xuất công nghiệp.
Tháp hấp thụ khí thải là gì và vai trò trong xử lý khí thải công nghiệp
Tháp hấp thụ khí thải (hay còn gọi là tháp rửa khí thải) là thiết bị chuyên dụng được thiết kế để loại bỏ các chất ô nhiễm dạng khí hoặc bụi mịn ra khỏi dòng khí thải công nghiệp. Quá trình này dựa trên nguyên lý truyền khối, trong đó các phân tử khí ô nhiễm sẽ được chuyển dịch từ pha khí vào pha lỏng thông qua quá trình hòa tan vật lý hoặc phản ứng hóa học với dung dịch hấp thụ.
Trong bối cảnh các quy định pháp lý về môi trường ngày càng thắt chặt theo Luật Bảo vệ Môi trường, việc kiểm soát khí thải đầu ra đạt quy chuẩn kỹ thuật quốc gia là bắt buộc đối với mọi cơ sở sản xuất. Hệ thống tháp hấp thụ xử lý khí thải đóng vai trò then chốt nhờ những khả năng vượt trội:
- Xử lý hiệu quả khí độc hại: Loại bỏ các khí axit như SO2, NOx, HCl, HF, H2S và các hợp chất hữu cơ dễ bay hơi (VOCs).
- Hạ nhiệt độ dòng khí: Khí thải nóng từ lò hơi, lò đốt sau khi đi qua tháp sẽ được làm nguội nhanh chóng nhờ hệ thống giàn phun mưa.
- Lọc bụi tinh: Hỗ trợ giữ lại một phần bụi mịn đồng hành cùng dòng khí trước khi xả ra môi trường.
Chi tiết cấu tạo tháp hấp thụ khí thải tiêu chuẩn
Để đảm bảo hiệu suất xử lý tối ưu và độ bền vận hành lâu dài, một hệ thống tháp hấp thụ khí thải tiêu chuẩn được cấu thành từ nhiều bộ phận cơ khí và thủy lực phối hợp chặt chẽ.
1. Thân tháp và vỏ tháp
Thân tháp là bộ phận bao che, chịu lực và chứa toàn bộ các chi tiết bên trong tháp. Tùy thuộc vào tính chất hóa học của khí thải (tính axit, tính kiềm) và nhiệt độ vận hành, vật liệu chế tạo thân tháp sẽ được lựa chọn phù hợp:
- Nhựa PP/PVC: Khả năng chống ăn mòn hóa chất cực tốt, trọng lượng nhẹ, dễ gia công, thích hợp cho các nguồn khí chứa axit/bazơ mạnh ở nhiệt độ dưới 60-80 độ C.
- Nhựa Composite (FRP): Độ bền cơ học cao, chịu được hóa chất và nhiệt độ tốt hơn nhựa thông thường, thích hợp cho các hệ thống lắp đặt ngoài trời.
- Inox (SUS 304, SUS 316): Chịu nhiệt độ cao và áp suất tốt, chống mài mòn cơ học, thường dùng cho khí thải lò hơi hoặc dòng khí có nhiệt độ lớn.
2. Hệ thống phân phối dung dịch (Giàn phun mưa)
Nằm ở phần trên của tháp, hệ thống này bao gồm đường ống dẫn và các béc phun (nozzles) chuyên dụng. Nhiệm vụ của giàn phun mưa là phân phối đều dung dịch hấp thụ lên bề mặt lớp vật liệu đệm, tạo ra một màng nước mỏng bao phủ toàn bộ diện tích tiếp xúc.
3. Lớp vật liệu đệm (Packing Media)
Đây là bộ phận cốt lõi quyết định hiệu suất của tháp. Lớp vật liệu đệm được xếp ngẫu nhiên hoặc có cấu trúc bên trong thân tháp nhằm tăng tối đa diện tích tiếp xúc bề mặt giữa pha khí và pha lỏng, kéo dài thời gian lưu của khí thải trong tháp.
4. Bộ tách ẩm (Demister)
Đặt ở vị trí trên cùng của tháp, ngay trước cửa thoát khí. Khi dòng khí đi từ dưới lên mang theo các giọt sương dung dịch nhỏ, bộ tách ẩm (thường là các tấm lưới đan xen hoặc tấm hướng dòng) sẽ giữ lại các giọt lỏng này, ngăn không cho chúng thoát ra ngoài ống khói, bảo vệ quạt hút khỏi bị ăn mòn.
5. Bể chứa dung dịch và bơm tuần hoàn
Bể chứa đặt ở đáy tháp hoặc tách riêng bên cạnh để chứa dung dịch hấp thụ. Bơm tuần hoàn chịu trách nhiệm hút dung dịch từ bể chứa, đẩy ngược lên giàn phun mưa phía trên để tái sử dụng liên tục, giúp tối ưu hóa lượng hóa chất tiêu thụ.
Nguyên lý hoạt động của tháp hấp thụ khí thải

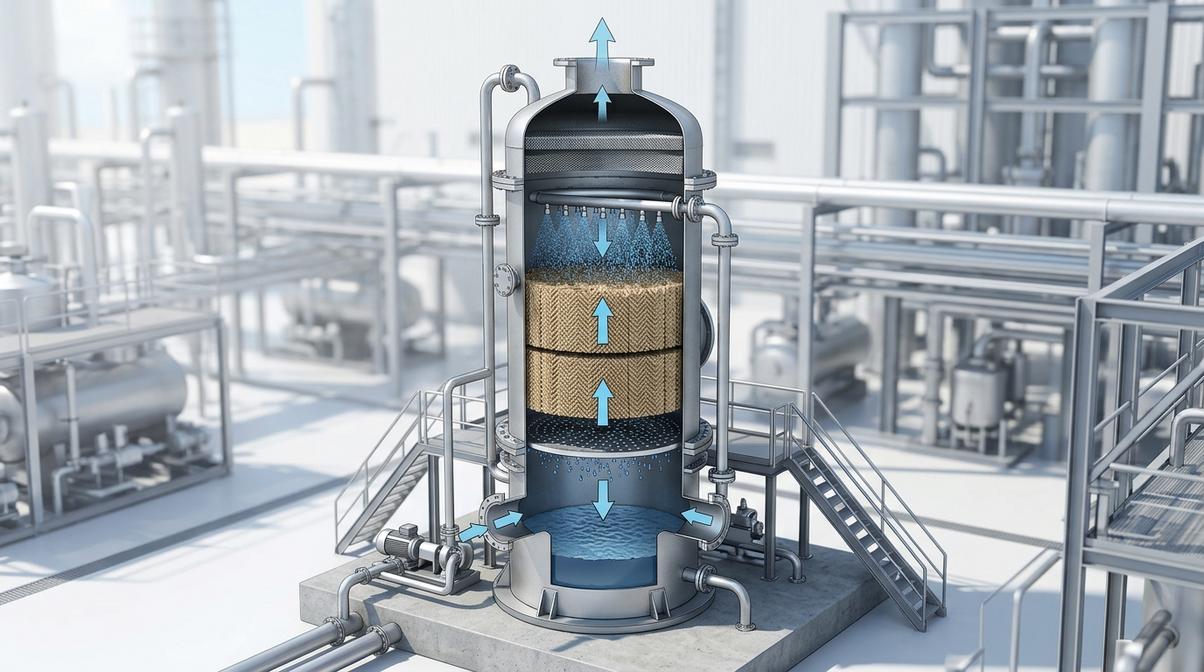

Hầu hết các hệ thống xử lý khí thải bằng tháp hấp thụ hiện nay vận hành theo nguyên lý tiếp xúc ngược chiều (counter-current flow). Quy trình hoạt động diễn ra tuần tự theo các bước sau:
- Dẫn khí thải vào tháp: Khí thải phát sinh từ nguồn sản xuất được quạt hút dẫn vào cửa nạp khí nằm ở phần đáy tháp. Dòng khí đi từ dưới lên với vận tốc được tính toán kỹ lưỡng.
- Phun dung dịch hấp thụ: Đồng thời, bơm tuần hoàn đẩy dung dịch từ bể chứa lên giàn phun mưa ở đỉnh tháp. Dung dịch được phun sương và rơi tự do từ trên xuống dưới do trọng lực.
- Tiếp xúc và phản ứng tại lớp đệm: Tại vùng không gian chứa lớp vật liệu đệm, dòng khí đi lên và dòng lỏng đi xuống gặp nhau. Dung dịch tạo thành một màng nước mỏng trên bề mặt vật liệu đệm. Các chất ô nhiễm trong khí thải tiếp xúc trực tiếp với màng nước này, bị hòa tan vật lý hoặc xảy ra phản ứng hóa học với chất hấp thụ.
- Tách ẩm và xả khí sạch: Dòng khí sau khi đã được loại bỏ chất ô nhiễm tiếp tục đi lên qua bộ tách ẩm để giữ lại các giọt nước lơ lửng, sau đó theo ống khói thoát ra ngoài môi trường đạt tiêu chuẩn.
- Tuần hoàn dung dịch: Dung dịch sau khi hấp thụ chất ô nhiễm chảy ngược xuống bể chứa ở đáy tháp để tiếp tục chu kỳ tuần hoàn. Định kỳ, một lượng hóa chất mới sẽ được bổ sung và bùn thải tích tụ dưới đáy bể sẽ được xả bỏ để xử lý riêng.
Các loại vật liệu đệm phổ biến trong tháp hấp thụ và cách lựa chọn
Việc lựa chọn vật liệu đệm tháp hấp thụ ảnh hưởng trực tiếp đến trở lực của tháp (áp suất hao hụt) và hiệu suất xử lý tổng thể. Dưới đây là các loại vật liệu đệm phổ biến:
| Loại vật liệu đệm | Ưu điểm | Nhược điểm | Ứng dụng phù hợp |
|---|---|---|---|
| Nhựa (PP, PVC, PVDF) | Nhẹ, giá thành rẻ, chống ăn mòn hóa chất tốt, dễ lắp đặt. | Chịu nhiệt độ kém (thường dưới 80-100 độ C). | Xử lý khí thải chứa axit/kiềm ở nhiệt độ thường. |
| Sứ (Ceramic) | Chịu nhiệt độ cực cao, chống chịu tốt trong môi trường axit mạnh. | Nặng, dễ vỡ khi va đập, trở lực hệ thống lớn hơn nhựa. | Xử lý khí thải lò đốt, khí lò hơi có nhiệt độ cao và tính axit mạnh. |
| Kim loại (Inox, Thép) | Độ bền cơ học cao, chịu nhiệt tốt, diện tích bề mặt lớn. | Chi phí đầu tư cao, có thể bị ăn mòn trong môi trường axit mạnh nếu chọn sai mác thép. | Ứng dụng trong công nghiệp hóa dầu, chưng cất, nhiệt độ cao. |
Khi thiết kế tháp hấp thụ, kỹ sư cần tính toán diện tích bề mặt riêng (m2/m3) và độ rỗng của vật liệu đệm để đảm bảo dòng khí lưu thông thông suốt, tránh hiện tượng ngập lụt tháp (flooding) hoặc tắc nghẽn do bụi bẩn bám vào.
Tiêu chí lựa chọn dung dịch hấp thụ phù hợp cho từng loại khí thải
Hiệu quả hóa học của tháp phụ thuộc hoàn toàn vào việc lựa chọn dung dịch hấp thụ (chất hấp thụ). Dung dịch được chọn phải có khả năng hòa tan cao hoặc phản ứng chọn lọc với khí cần xử lý:
- Nước sạch (H2O): Sử dụng để hấp thụ các khí dễ hòa tan trong nước như NH3, HCl, HF. Đây là dung dịch kinh tế và an toàn nhất.
- Dung dịch kiềm (NaOH, Ca(OH)2): Sử dụng phổ biến để xử lý các khí axit như SO2, NOx, CO2, HCl. Phản ứng trung hòa tạo ra các muối hòa tan hoặc kết tủa không độc hại.
- Dung dịch axit (H2SO4, HCl loãng): Thường dùng để xử lý các dòng khí thải mang tính kiềm như NH3 hoặc các amin hữu cơ.
Ưu điểm và hạn chế của công nghệ hấp thụ khí thải
Bất kỳ công nghệ xử lý môi trường nào cũng có những đặc tính kỹ thuật riêng biệt cần lưu ý trước khi đầu tư lắp đặt.
Ưu điểm nổi bật
- Hiệu suất xử lý cao: Có thể đạt hiệu suất từ 90% đến hơn 99% đối với các khí gas dễ hòa tan hoặc có phản ứng hóa học mạnh.
- Vận hành đơn giản: Hệ thống hoạt động tự động hóa cao thông qua các cảm biến pH và bơm định lượng hóa chất.
- Kết hợp xử lý bụi: Khả năng loại bỏ đồng thời cả khí độc và bụi mịn có kích thước nhỏ trong cùng một thiết bị.
Hạn chế cần lưu ý
- Phát sinh nước thải: Quá trình hấp thụ chuyển chất ô nhiễm từ pha khí sang pha lỏng, do đó doanh nghiệp cần có phương án xử lý nước thải tuần hoàn hoặc xả thải định kỳ.
- Nguy cơ tắc nghẽn: Nếu khí thải chứa hàm lượng bụi quá lớn hoặc sản phẩm phản ứng tạo kết tủa bám dính, lớp vật liệu đệm có thể bị tắc nghẽn, làm tăng trở lực quạt hút.
Quy trình thiết kế và lắp đặt tháp hấp thụ khí thải đạt chuẩn
Để xây dựng một hệ thống tháp hấp thụ hoạt động ổn định, quy trình triển khai cần tuân thủ các bước kỹ thuật nghiêm ngặt:
- Khảo sát và đo đạc nguồn thải: Xác định lưu lượng khí thải (m3/h), nhiệt độ dòng khí, nồng độ các chất ô nhiễm đầu vào (SO2, NOx, bụi…).
- Tính toán kích thước tháp: Xác định đường kính tháp dựa trên vận tốc khí, chiều cao lớp vật liệu đệm dựa trên thời gian tiếp xúc cần thiết để đạt hiệu suất xử lý mong muốn.
- Lựa chọn vật liệu chế tạo: Quyết định sử dụng nhựa PP, composite hay inox dựa trên thành phần hóa học và nhiệt độ khí thải.
- Chế tạo và lắp đặt cơ khí: Gia công vỏ tháp, lắp đặt các chi tiết bên trong (giàn phun, giá đỡ đệm, bộ tách ẩm) và kết nối hệ thống đường ống dẫn khí, đường ống nước tuần hoàn.
- Vận hành thử nghiệm và bàn giao: Tiến hành chạy thử tải, đo đạc nồng độ khí thải đầu ra tại nguồn thải để kiểm chứng hiệu suất thực tế trước khi đưa vào vận hành chính thức.
Dịch vụ thiết kế và thi công tháp hấp thụ khí thải trọn gói tại Môi Trường Lighthouse
Việc thiết kế và thi công một hệ thống xử lý khí thải đòi hỏi năng lực chuyên môn sâu để đảm bảo hệ thống hoạt động ổn định, không bị quá tải và tối ưu hóa chi phí hóa chất vận hành. Môi Trường Lighthouse tự hào là đối tác tin cậy của nhiều doanh nghiệp trong lĩnh vực tư vấn và triển khai giải pháp môi trường toàn diện.
Chúng tôi đồng hành cùng doanh nghiệp từ khâu khảo sát hiện trạng, tư vấn công nghệ phù hợp, lập hồ sơ pháp lý môi trường cho đến thi công lắp đặt trọn gói và bảo trì vận hành định kỳ. Với đội ngũ kỹ sư giàu kinh nghiệm, Lighthouse cam kết mang đến các giải pháp thiết kế tháp hấp thụ tối ưu, giúp cơ sở của bạn kiểm soát tốt rủi ro môi trường và tuân thủ nghiêm ngặt các quy định hiện hành.
Để nhận tư vấn kỹ thuật chi tiết và báo giá tối ưu nhất cho hệ thống xử lý khí thải của doanh nghiệp, quý khách hàng vui lòng liên hệ:
CÔNG TY TNHH TƯ VẤN CÔNG NGHỆ MÔI TRƯỜNG LIGHTHOUSE
Trụ sở chính: 316 Lê Văn Sỹ, Phường Tân Sơn Hòa, TP. Hồ Chí Minh
Email: an.nguyen@moitruonglighthouse.com
Hotline: 0986.301.755 – 0918.01.9001
Thời gian làm việc: 8H – 18H
Website: www.moitruonglighthouse.com
Câu hỏi thường gặp về cấu tạo tháp hấp thụ khí thải
Làm thế nào để hạn chế tình trạng tắc nghẽn lớp vật liệu đệm trong tháp hấp thụ?
Để hạn chế tắc nghẽn, doanh nghiệp nên lắp đặt thiết bị lọc bụi sơ bộ (như cyclon hoặc lọc bụi túi vải) trước khi dẫn khí vào tháp hấp thụ nếu dòng khí chứa nhiều bụi mịn. Đồng thời, cần định kỳ súc rửa lớp vật liệu đệm và kiểm tra hệ thống lọc cặn của bể chứa dung dịch tuần hoàn.
Tuổi thọ trung bình của vật liệu đệm tháp hấp thụ bằng nhựa PP là bao lâu?
Trong điều kiện vận hành tiêu chuẩn với nồng độ hóa chất hợp lý và nhiệt độ khí thải dưới 60 độ C, vật liệu đệm bằng nhựa PP chất lượng cao từ nhà sản xuất uy tín có thể đạt tuổi thọ vận hành từ 3 đến 5 năm trước khi cần xem xét thay thế do lão hóa vật liệu.
Tại sao cần phải lắp đặt bộ tách ẩm (demister) ở đỉnh tháp?
Bộ tách ẩm có vai trò giữ lại các giọt dung dịch nhỏ bị dòng khí cuốn theo đi lên. Nếu không có bộ tách ẩm, hơi hóa chất và nước sẽ thoát ra ngoài ống khói, gây thất thoát dung dịch, ăn mòn quạt hút khí thải và có thể tạo ra hiện tượng sương mù hóa chất xung quanh khu vực xả thải.
