Cấu tạo hệ thống xử lý nước thải tiêu chuẩn gồm 3 phân khu chức năng chính: Khối cơ học (song chắn rác, bể thu gom, bể điều hòa) để loại bỏ chất rắn và ổn định lưu lượng; Khối hóa lý (bể keo tụ tạo bông, bể lắng 1) để xử lý chất lơ lửng và kim loại; Khối sinh học (bể Anoxic, bể Aerotank, bể lắng 2) để phân hủy chất hữu cơ bằng vi sinh vật, kết hợp bể khử trùng trước khi xả thải. Việc nắm rõ cấu trúc này giúp các doanh nghiệp dễ dàng giám sát quá trình thiết kế, tối ưu hóa chi phí vận hành và đảm bảo chất lượng nước đầu ra luôn đạt các quy chuẩn môi trường hiện hành.
Cấu tạo hệ thống xử lý nước thải tiêu chuẩn gồm những gì?

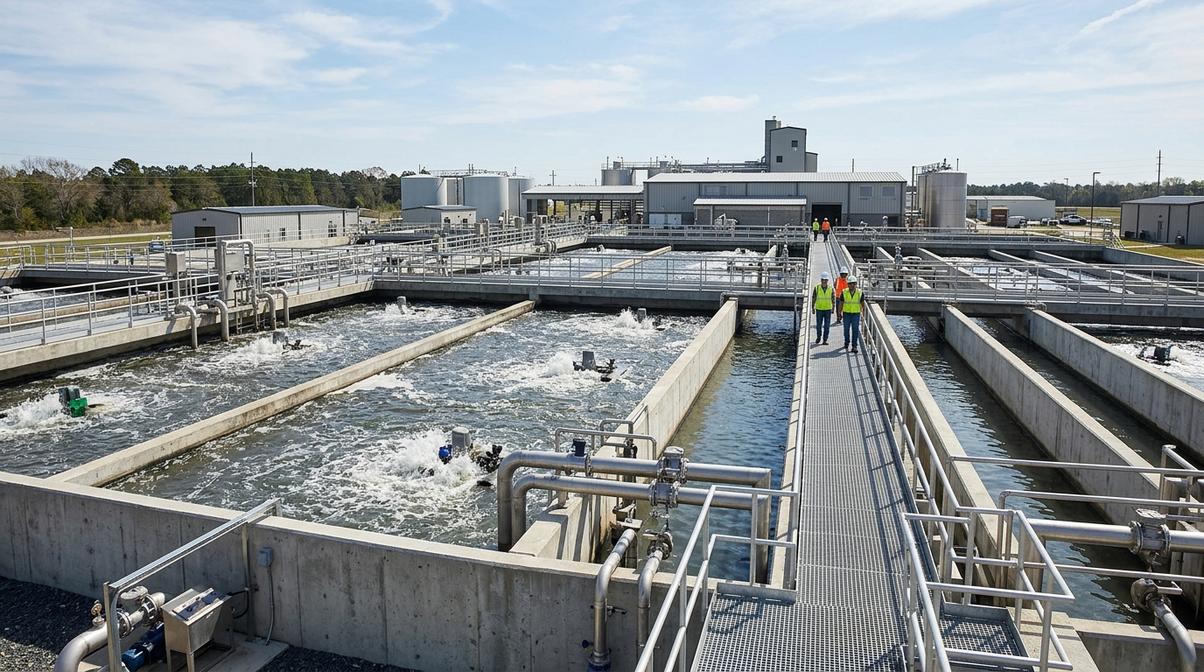

Một hệ thống xử lý nước thải hoàn chỉnh được cấu thành từ sự kết hợp chặt chẽ giữa các công trình xây dựng (bể chứa) và các thiết bị công nghệ phụ trợ. Mục tiêu cốt lõi của cấu trúc này là loại bỏ triệt để các tác nhân gây ô nhiễm theo từng cấp độ từ cơ học, hóa lý cho đến sinh học.
Về mặt tổng quan, cấu tạo của hệ thống được chia thành ba khối xử lý chính:
- Khối tiền xử lý (Cơ học): Có nhiệm vụ loại bỏ các tạp chất thô, rác thải có kích thước lớn, đất cát và dầu mỡ nhằm bảo vệ các thiết bị cơ khí phía sau khỏi nguy cơ tắc nghẽn hoặc hư hỏng.
- Khối xử lý thứ cấp (Hóa lý & Sinh học): Đây là trái tim của toàn bộ hệ thống, nơi diễn ra các phản ứng hóa học để keo tụ chất lơ lửng và quá trình chuyển hóa chất hữu cơ hòa tan nhờ hệ vi sinh vật (bùn hoạt tính).
- Khối hoàn thiện (Khử trùng & Xử lý bùn): Nước sau khi làm sạch sẽ được tiêu diệt vi khuẩn gây bệnh trước khi xả ra nguồn tiếp nhận. Đồng thời, lượng bùn dư sinh ra từ quá trình xử lý sẽ được thu gom và ép khô để xử lý định kỳ.
Chi tiết cấu tạo và chức năng của các bể trong hệ thống
Để hiểu rõ cách thức vận hành, chúng ta cần đi sâu vào cấu tạo chi tiết của từng bể xử lý nước thải chuyên dụng trong sơ đồ công nghệ.
1. Bể thu gom và hố thu
Bể thu gom là điểm tiếp nhận đầu tiên của toàn bộ nguồn thải từ các nhà máy hoặc khu dân cư. Bể thường được thiết kế âm dưới lòng đất để tận dụng cao độ tự chảy của dòng nước. Tại đây, một song chắn rác thô được lắp đặt ngay cửa vào để giữ lại các loại rác có kích thước lớn.
2. Bể điều hòa (Equalization Tank)
Nước thải phát sinh từ các hoạt động sản xuất thường không ổn định về cả lưu lượng lẫn nồng độ chất ô nhiễm theo từng khung giờ. Bể điều hòa có nhiệm vụ điều hòa lưu lượng và nồng độ pH, giúp hệ thống phía sau hoạt động ổn định, tránh hiện tượng quá tải cục bộ. Trong bể luôn được trang bị hệ thống sục khí liên tục để tránh phân hủy kỵ khí gây mùi hôi.
3. Bể keo tụ – tạo bông (Coagulation – Flocculation Tank)
Đây là công đoạn quan trọng trong khối xử lý hóa lý. Tại bể keo tụ, các hóa chất như phèn nhôm, phèn sắt hoặc PAC được châm vào để trung hòa điện tích của các hạt keo lơ lửng. Sau đó, nước chảy qua bể tạo bông – nơi polymer được thêm vào với tốc độ khuấy chậm hơn để liên kết các hạt keo nhỏ thành các bông cặn lớn, dễ lắng.
4. Bể lắng 1 (Primary Clarifier)
Bể lắng 1 hoạt động dựa trên nguyên lý trọng lực. Các bông cặn hóa lý hoặc chất rắn lơ lửng có tỷ trọng lớn hơn nước sẽ tự động lắng xuống đáy bể tạo thành bùn thải, trong khi phần nước trong ở phía trên sẽ tràn qua máng thu để đi vào công đoạn xử lý sinh học.
5. Bể xử lý sinh học thiếu khí (Anoxic Tank)
Bể Anoxic được thiết kế để thực hiện quá trình khử Nitơ (Denitrificaton) và loại bỏ Photpho. Trong môi trường thiếu khí (không có oxy tự do nhưng giàu oxy liên kết dạng Nitrate), các vi sinh vật dị dưỡng sẽ sử dụng nguồn carbon hữu cơ trong nước thải để khử Nitrate (NO3-) thành khí Nitơ tự do (N2) thoát ra ngoài môi trường.
6. Bể xử lý sinh học hiếu khí (Aerotank)
Bể Aerotank là nơi diễn ra quá trình phân hủy sinh học hiếu khí các chất hữu cơ hòa tan (COD, BOD). Oxy được cấp liên tục vào bể thông qua hệ thống đĩa phân phối khí dưới đáy bể để duy trì nồng độ oxy hòa tan (DO) từ 2 – 4 mg/l. Vi sinh vật hiếu khí sử dụng oxy để tiêu thụ chất hữu cơ và phát triển thành sinh khối (bùn hoạt tính).
7. Bể lắng 2 (Secondary Clarifier)
Nhiệm vụ của bể lắng 2 là tách bùn hoạt tính (sinh khối vi sinh) ra khỏi nước sạch sau khi ra khỏi bể Aerotank. Phần bùn lắng xuống đáy bể một phần được tuần hoàn ngược lại bể Anoxic/Aerotank để duy trì mật độ vi sinh (bùn tuần hoàn), phần bùn dư còn lại sẽ được bơm về bể chứa bùn để xử lý.
8. Bể khử trùng (Disinfection Tank)
Nước sau bể lắng 2 tuy đã trong nhưng vẫn chứa một lượng lớn vi khuẩn, virus gây bệnh. Hóa chất khử trùng (thường là Chlorine hoặc sử dụng hệ thống đèn UV) được châm vào bể khử trùng với thời gian tiếp xúc thích hợp để tiêu diệt hoàn toàn các tác nhân vi sinh trước khi xả thải ra môi trường.
Các thiết bị công nghệ bắt buộc phải có trong cấu tạo hệ thống

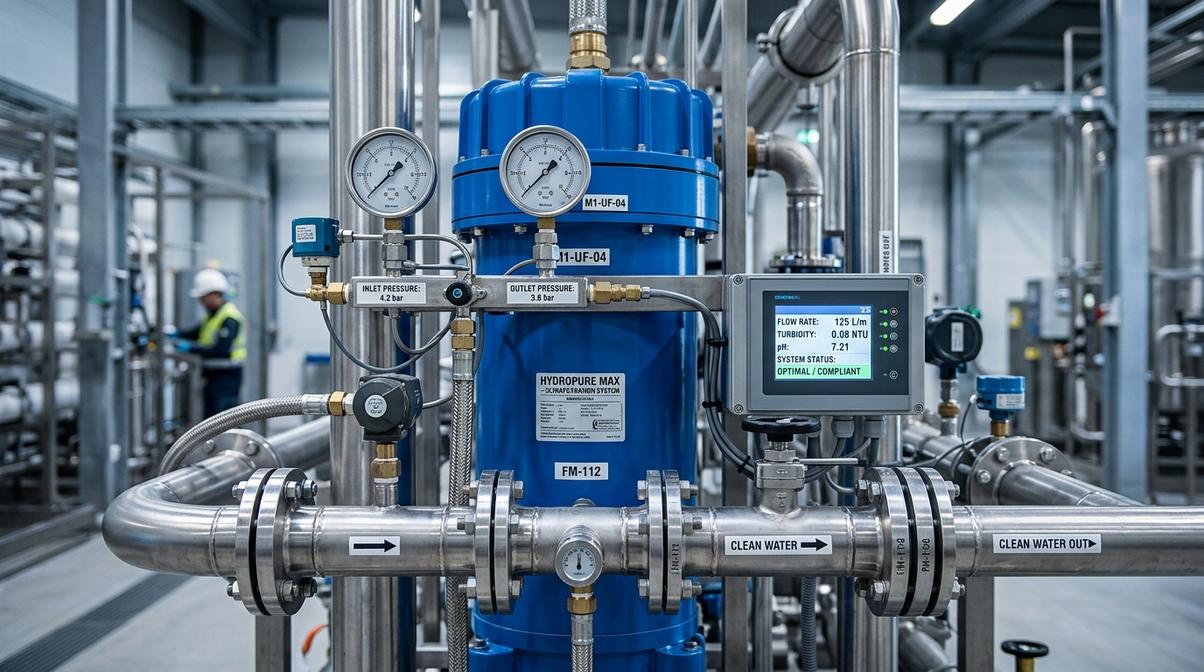

Bên cạnh các công trình xây dựng, việc vận hành hệ thống xử lý nước thải trơn tru phụ thuộc rất lớn vào các thiết bị xử lý nước thải chuyên dụng dưới đây:
- Máy bơm nước thải: Thường là dòng bơm chìm chống cạn, chịu ăn mòn cao, dùng để luân chuyển nước thải giữa các bể.
- Máy thổi khí (Air Blower): Cung cấp lượng oxy lớn cho bể hiếu khí Aerotank và hỗ trợ xáo trộn tại bể điều hòa.
- Hệ thống đĩa phân phối khí: Lắp đặt dưới đáy bể Aerotank để phân tán khí thành các bong bóng mịn, tối ưu hóa khả năng hòa tan oxy vào nước.
- Máy khuấy chìm (Submersible Mixer): Sử dụng tại bể Anoxic để xáo trộn đều bùn hoạt tính và nước thải mà không làm hòa tan oxy vào nước.
- Hệ thống châm hóa chất: Bao gồm bồn chứa hóa chất, bơm định lượng để kiểm soát chính xác lượng phèn, polymer, acid/bazo điều chỉnh pH và chất khử trùng.
- Tủ điện điều khiển (PLC): Hệ thống trung tâm giúp tự động hóa quá trình vận hành, giám sát các chỉ số pH, DO, lưu lượng và cảnh báo sự cố kịp thời.
Sơ đồ nguyên lý hoạt động của hệ thống xử lý nước thải đạt chuẩn
Một sơ đồ hệ thống xử lý nước thải tiêu chuẩn vận hành tuần tự theo các bước nghiêm ngặt nhằm đảm bảo hiệu suất xử lý tối ưu:
Sự khác biệt trong cấu tạo hệ thống nước thải sinh hoạt và công nghiệp
Tùy thuộc vào nguồn phát sinh, đặc tính của nước thải sinh hoạt và nước thải công nghiệp có sự khác biệt rất lớn, dẫn đến cấu tạo hệ thống cũng được tùy biến để tối ưu hiệu quả.
| Tiêu chí so sánh | Hệ thống nước thải sinh hoạt | Hệ thống nước thải công nghiệp |
|---|---|---|
| Đặc tính nguồn thải | Giàu chất hữu cơ dễ phân hủy (BOD), chất dinh dưỡng (Nitơ, Photpho), dầu mỡ và vi khuẩn. | Chứa nhiều hóa chất phức tạp, kim loại nặng, chất khó phân hủy sinh học, độ pH dao động mạnh. |
| Cấu tạo chủ đạo | Ưu tiên các bể xử lý sinh học (Anoxic, Aerotank, MBR) để xử lý triệt để chất hữu cơ và Nitơ. | Bắt buộc phải có khối xử lý hóa lý mạnh (keo tụ, tạo bông, oxy hóa nâng cao) trước khi vào bể sinh học. |
| Thiết bị phụ trợ | Đơn giản hơn, tập trung vào máy thổi khí, bơm chìm và hệ thống khử trùng. | Phức tạp, yêu cầu bơm chịu hóa chất, máy ép bùn chuyên dụng, hệ thống quan trắc tự động liên tục. |
Tiêu chuẩn đánh giá một hệ thống có cấu tạo tối ưu và tiết kiệm diện tích
Một hệ thống xử lý nước thải được đánh giá là thiết kế tối ưu khi đáp ứng được các tiêu chí kỹ thuật và kinh tế sau:
- Tối ưu hóa mặt bằng: Sử dụng các công nghệ hiện đại như MBR (màng lọc sinh học) giúp loại bỏ hoàn toàn bể lắng 2 và bể khử trùng, tiết kiệm đến 50% diện tích xây dựng so với công nghệ truyền thống.
- Tiết kiệm năng lượng: Lựa chọn công suất máy thổi khí, máy bơm phù hợp với lưu lượng thực tế, tránh lãng phí điện năng trong quá trình vận hành hệ thống xử lý nước thải.
- Độ bền thiết bị cao: Sử dụng các thiết bị từ các thương hiệu uy tín, vật liệu chống ăn mòn tốt (Inox 304, nhựa PVC cao cấp) giúp giảm thiểu chi phí bảo trì, sửa chữa.
- Chất lượng nước đầu ra ổn định: Nước thải sau xử lý phải đạt các tiêu chuẩn xả thải bắt buộc như QCVN 14:2008/BTNMT (đối với nước thải sinh hoạt) hoặc QCVN 40:2011/BTNMT (đối với nước thải công nghiệp).
Những lỗi thường gặp trong thiết kế cấu tạo hệ thống xử lý nước thải
Trong quá trình khảo sát và cải tạo các hệ thống xử lý nước thải cho doanh nghiệp, Môi Trường Lighthouse thường ghi nhận một số lỗi thiết kế phổ biến sau:
- Thiết kế bể điều hòa quá nhỏ: Khiến hệ thống không đủ khả năng điều hòa lưu lượng vào giờ cao điểm, dẫn đến hiện tượng quá tải và làm trôi bùn hoạt tính ở các bể phía sau.
- Hệ thống phân phối khí không đều: Gây ra các vùng chết (vùng không có oxy) trong bể Aerotank, làm giảm hiệu suất hoạt động của vi sinh vật hiếu khí.
- Tính toán sai lượng bùn tuần hoàn: Dẫn đến mật độ vi sinh vật trong bể sinh học quá thấp hoặc quá cao, ảnh hưởng trực tiếp đến hiệu quả xử lý COD, BOD.
- Thiếu thiết bị kiểm soát tự động: Việc vận hành hoàn toàn bằng thủ công dễ dẫn đến sai sót trong việc châm hóa chất, gây lãng phí và không đảm bảo chất lượng nước đầu ra.
Môi Trường Lighthouse – Đơn vị thiết kế, thi công hệ thống xử lý nước thải uy tín chuyên nghiệp
Việc thiết kế và thi công một hệ thống xử lý nước thải đạt chuẩn đòi hỏi sự am hiểu sâu sắc về công nghệ và các quy định pháp lý hiện hành như Luật Bảo vệ môi trường 2020. Môi Trường Lighthouse tự hào là đối tác tin cậy đồng hành cùng doanh nghiệp trong mọi giải pháp môi trường.
Chúng tôi cung cấp dịch vụ trọn gói từ khảo sát hiện trạng, tư vấn công nghệ tối ưu, lập hồ sơ pháp lý, thiết kế – thi công đến vận hành và bảo trì hệ thống. Với đội ngũ kỹ sư giàu kinh nghiệm, Lighthouse cam kết mang đến những công trình chất lượng, giúp doanh nghiệp tối ưu chi phí lắp đặt hệ thống xử lý nước thải và kiểm soát tốt mọi rủi ro về môi trường.
Để nhận tư vấn kỹ thuật chi tiết và báo giá tối ưu nhất cho doanh nghiệp của bạn, vui lòng liên hệ:
CÔNG TY TNHH TƯ VẤN CÔNG NGHỆ MÔI TRƯỜNG LIGHTHOUSE
Trụ sở chính: 316 Lê Văn Sỹ, Phường Tân Sơn Hòa, TP. Hồ Chí Minh
Email: an.nguyen@moitruonglighthouse.com
Hotline: 0986.301.755 – 0918.01.9001
Thời gian làm việc: 8H – 18H
Website: www.moitruonglighthouse.com
Câu hỏi thường gặp về cấu tạo hệ thống xử lý nước thải
Bể Anoxic và bể Aerotank khác nhau như thế nào về cấu tạo?
Bể Anoxic được thiết kế trong điều kiện thiếu khí (không cấp oxy cưỡng bức, chỉ có oxy liên kết) và được trang bị máy khuấy chìm để xáo trộn bùn hoạt tính. Ngược lại, bể Aerotank hoạt động trong điều kiện hiếu khí, bắt buộc phải lắp đặt hệ thống đĩa phân phối khí dưới đáy bể kết hợp máy thổi khí để cung cấp oxy liên tục cho vi sinh vật.
Tại sao hệ thống xử lý nước thải cần phải có bể điều hòa?
Bể điều hòa đóng vai trò cực kỳ quan trọng giúp ổn định cả lưu lượng và nồng độ các chất ô nhiễm trong nước thải trước khi đưa vào các công đoạn xử lý sinh học hoặc hóa lý phía sau. Thiếu bể điều hòa, hệ thống rất dễ bị sốc tải trọng, gây chết vi sinh hoặc tràn bùn khi lưu lượng nước thải tăng đột biến.
Chi phí lắp đặt hệ thống xử lý nước thải phụ thuộc vào những yếu tố nào?
Chi phí lắp đặt hệ thống xử lý nước thải phụ thuộc chủ yếu vào công suất xả thải (m3/ngày đêm), tính chất nguồn thải (sinh hoạt hay công nghiệp), công nghệ xử lý được lựa chọn (truyền thống hay màng lọc MBR) và yêu cầu về tiêu chuẩn nước đầu ra (Cột A hay Cột B theo QCVN).
Bùn hoạt tính trong hệ thống xử lý nước thải là gì?
Bùn hoạt tính là tập hợp các vi sinh vật khác nhau (chủ yếu là vi khuẩn) kết dính lại với nhau dưới dạng bông cặn. Các vi sinh vật này sử dụng các chất hữu cơ hòa tan trong nước thải làm nguồn dinh dưỡng để sinh trưởng và phát triển, từ đó giúp làm sạch nguồn nước.
