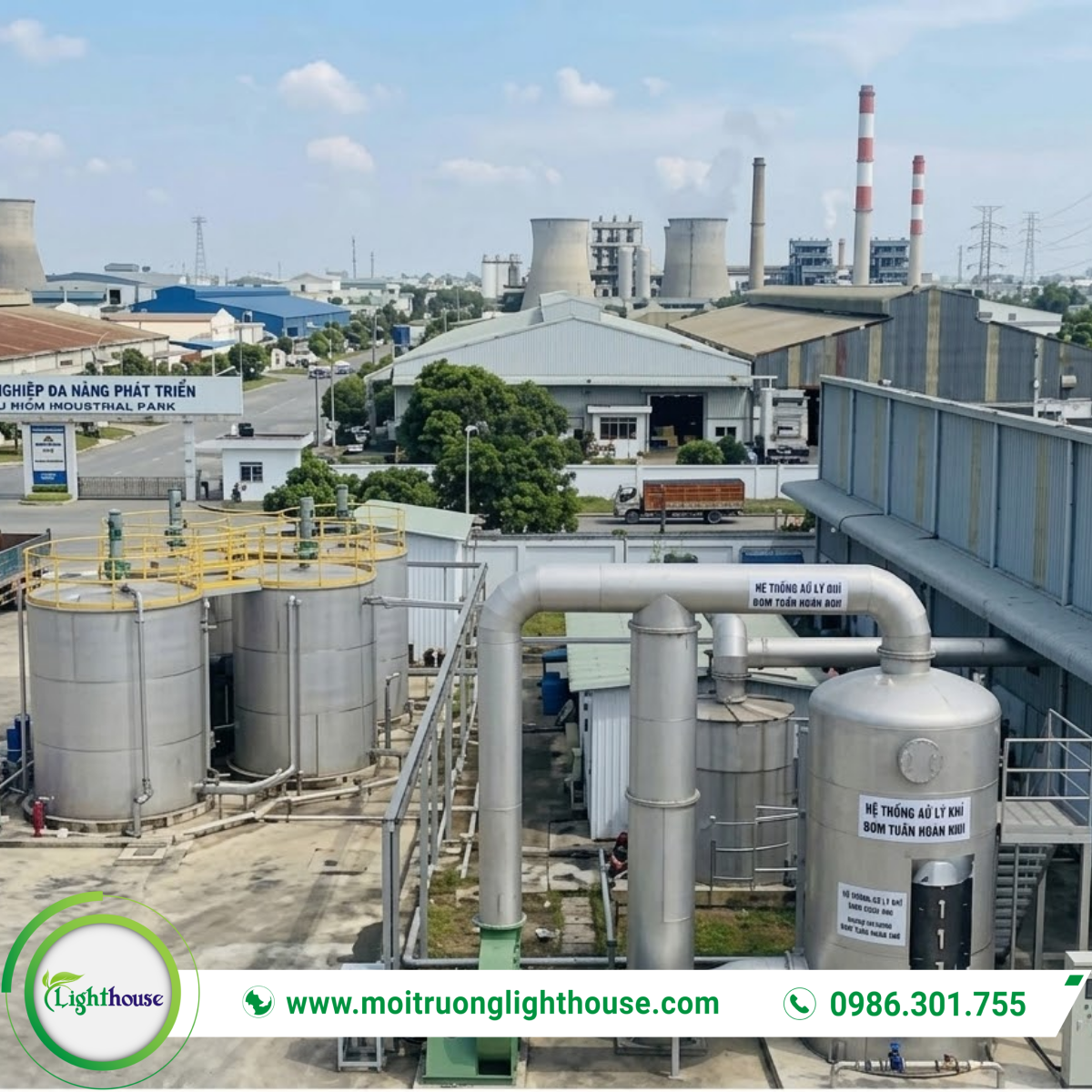

Tổng quan về hệ thống xử lý mùi bằng than hoạt tính

Hệ thống xử lý mùi bằng than hoạt tính là giải pháp kỹ thuật môi trường ứng dụng hiện tượng hấp phụ bề mặt của vật liệu carbon xốp để giữ lại các phân tử khí ô nhiễm, hơi dung môi độc hại và các tác nhân gây mùi khó chịu trước khi xả khí sạch ra môi trường. Thiết bị trung tâm của hệ thống là tháp hoặc bồn hấp phụ, nơi chứa các tầng đệm than hoạt tính được thiết kế để luồng khí tiếp xúc đều, tối ưu hóa quá trình truyền khối từ pha khí vào các lỗ xốp tế vi của vật liệu.

Bản chất của các dòng khí ô nhiễm trong sản xuất công nghiệp thường rất phức tạp, chứa nhiều nhóm hóa chất khác nhau. Hệ thống này chứng minh được hiệu quả vượt trội khi xử lý nhóm hợp chất hữu cơ dễ bay hơi như benzen, toluen, xylen, ethylbenzene, formaldehyde, styren, axeton, cũng như các hợp chất khí vô cơ gây mùi nồng nặc như hydro sunfua (H₂S), amoniac (NH₃), mercaptan hay sulfur dioxide (SO₂). Nhờ mạng lưới mao quản đa dạng, các phân tử chất ô nhiễm bị bẫy lại bên trong cấu trúc của than hoạt tính thông qua lực hút phân tử, ngăn chặn hoàn toàn khả năng phát tán ra ngoài không khí.

Khi đặt cạnh các công nghệ xử lý khí thải khác trên thị trường, than hoạt tính thể hiện rõ những ưu thế cạnh tranh thực tế:

Đối với các nhà máy có diện tích mặt bằng hạn chế hoặc các cơ sở sản xuất có lưu lượng khí thải biến động theo ca kíp, việc đầu tư hệ thống tháp lọc than hoạt tính mang lại tính ổn định vận hành cao hơn hẳn, giảm thiểu rủi ro gián đoạn sản xuất do sự cố kỹ thuật.

Cấu tạo và cơ chế hoạt động của tháp hấp phụ than hoạt tính

Một hệ thống hấp phụ hoàn chỉnh được cấu thành từ nhiều module cơ khí và khí động học chính xác nhằm đảm bảo luồng khí lưu thông ổn định, không tạo ra các điểm nghẽn áp suất hay hiện tượng luồng khí đi tắt. Phần vỏ tháp hấp phụ thường được gia công bằng thép không gỉ SUS304, thép carbon CT3 sơn phủ epoxy chống ăn mòn hoặc nhựa PP/FRP đối với môi trường có chứa khí ăn mòn hóa học cao. Bên trong tháp là hệ thống các sàn đỡ lưới inox chịu lực, nơi đặt các khay hoặc tầng đệm than hoạt tính với độ dày được tính toán kỹ lưỡng. Hệ thống quạt hút ly tâm công nghiệp chịu áp cao đóng vai trò tạo lực hút cưỡng bức, kéo toàn bộ khí thải từ nguồn phát sinh qua đường ống dẫn vào tháp. Ngoài ra, tháp luôn được trang bị lớp tiền lọc (pre-filter) dạng tấm lọc sợi tổng hợp hoặc túi lọc bụi để giữ lại các hạt bụi thô trước khi khí tiếp xúc với than, đi kèm đồng hồ đo chênh áp dạng cột chữ U hoặc cảm biến kỹ thuật số để giám sát áp suất màng lọc.

Quá trình làm sạch khí bên trong tháp diễn ra dựa trên hai cơ chế xử lý cơ bản:

• Hấp phụ vật lý (Physisorption): Đây là cơ chế chủ đạo, diễn ra nhờ lực hút tĩnh điện Van der Waals yếu giữa bề mặt thành lỗ xốp của than hoạt tính và các phân tử khí ô nhiễm. Quá trình này không làm thay đổi bản chất hóa học của chất bị hấp phụ, diễn ra nhanh chóng và thuận nghịch, cho phép các phân tử khí bám dính dày đặc trên bề mặt mao quản rỗng.
• Hấp phụ hóa học (Chemisorption): Diễn ra khi bề mặt than được tẩm hóa chất đặc hiệu để tạo ra các liên kết hóa học cộng hóa trị hoặc phản ứng trung hòa trực tiếp với các phân tử khí độc hại (ví dụ: than tẩm kiềm phản ứng với khí H₂S tạo thành muối sunfua). Quá trình này có tính chọn lọc rất cao, liên kết bền vững và chất ô nhiễm bị giữ chặt vĩnh viễn.

Để hệ thống vận hành đạt hiệu suất tối ưu, kỹ sư thiết kế cần phải kiểm soát nghiêm ngặt các thông số thủy lực khí động học. Vận tốc dòng khí đi qua tiết diện lớp than (filtration velocity) thường phải duy trì trong khoảng 0.2 – 0.6 m/s. Nếu vận tốc quá nhanh, thời gian tiếp xúc giữa khí và bề mặt than sẽ không đủ; ngược lại nếu quá chậm sẽ đòi hỏi tiết diện tháp rất lớn gây tốn kém chi phí chế tạo. Thời gian lưu tiếp xúc rỗng (Empty Bed Contact Time – EBCT) thông thường cần đạt từ 0.5 – 2 giây tùy theo loại khí và nồng độ ô nhiễm. Tổn thất áp suất (pressure drop) qua mỗi tầng than cần được khống chế ở mức 300 – 800 Pa để quạt hút không bị quá tải nhiệt và tiêu tốn điện năng vô ích.

Phân loại vật liệu than hoạt tính chuyên dụng trong xử lý khí thải

Hiệu quả làm sạch của toàn bộ hệ thống phụ thuộc phần lớn vào chất lượng và đặc tính của vật liệu hấp phụ được lựa chọn. Trong lĩnh vực xử lý khí thải công nghiệp, than hoạt tính được sản xuất dưới nhiều quy cách hình học khác nhau nhằm cân bằng giữa khả năng hấp phụ và độ sụt áp của luồng khí.

• Than hoạt tính dạng viên nén đùn (Pellet/Extruded): Có hình trụ tròn với đường kính phổ biến từ 3 mm – 4 mm, độ cứng cơ học cao, ít bị mài mòn sinh bụi khi luồng khí thổi qua với lưu lượng lớn. Loại than này tạo ra các khe hở thông thoáng giữa các viên than, giúp giảm tổn thất áp suất của hệ thống, rất thích hợp cho các tháp xử lý khí lưu lượng lớn trong ngành in ấn, dệt nhuộm và phun sơn.
• Than hoạt tính gáo dừa dạng hạt (Granular Activated Carbon – GAC): Thường có kích thước mắt lưới 4×8 mesh hoặc 6×12 mesh, sở hữu mật độ mao quản siêu vi (micropores) cực lớn, thích hợp nhất để hấp phụ các hợp chất hữu cơ có trọng lượng phân tử nhỏ và nồng độ thấp.
• Tấm lọc than hoạt tính tổ ong (Honeycomb Carbon Block): Được đúc thành khối lập phương với hàng ngàn ống rỗng song song, mang lại diện tích tiếp xúc lớn cùng khả năng cản gió cực thấp. Loại vật liệu này đặc biệt phổ biến trong các module lọc khí phòng sạch, buồng sơn ô tô và hệ thống thông gió tòa nhà thương mại.

Chất lượng của than hoạt tính được định lượng thông qua các chỉ số kỹ thuật tiêu chuẩn. Chỉ số Iod (Iodine Number) đại diện cho khả năng hấp phụ các phân tử nhỏ, với than dùng cho khí thải công nghiệp cần đạt từ 800 – 1100 mg/g. Diện tích bề mặt riêng (Specific Surface Area theo phương pháp BET) của than tiêu chuẩn thường dao động từ 900 – 1400 m²/g, cung cấp một không gian vi mô khổng lồ để giữ chất ô nhiễm. Ngoài ra, chỉ số hấp phụ hơi Carbon Tetrachloride (CTC) thể hiện độ xốp mao quản trung bình (mesopores), cần đạt từ 50% – 70% đối với các ứng dụng bẫy hơi dung môi hữu cơ nặng.

Trong những môi trường khí thải đặc thù chứa các hợp chất vô cơ khó hấp phụ bằng lực vật lý thông thường, giải pháp là sử dụng than hoạt tính tẩm hóa chất (Impregnated Carbon). Than được ngâm tẩm dung dịch KOH hoặc NaOH chuyên dùng để trung hòa triệt để dòng khí axit như H₂S, SO₂, HCl, HF; trong khi than tẩm axit photphoric (H₃PO₄) hoặc axit xitric lại bắt giữ các dòng khí có tính bazơ mạnh như khí amoniac (NH₃) và các hợp chất amin bay hơi.

Sơ đồ công nghệ và ứng dụng thực tế theo từng ngành công nghiệp

Trong thực tế sản xuất, than hoạt tính hiếm khi hoạt động đơn độc mà thường được tích hợp vào một dây chuyền xử lý nhiều cấp để bảo vệ tuổi thọ của lớp vật liệu và tối ưu hóa chi phí vận hành. Do than hoạt tính rất nhạy cảm với bụi mịn, dầu mỡ và độ ẩm cao (hơi nước sẽ chiếm các vị trí mao quản khiến than mất khả năng hấp phụ khí độc), quy trình công nghệ chuẩn luôn đòi hỏi các công đoạn xử lý sơ bộ:

• Xưởng phun sơn và gia công bề mặt kim loại: Quá trình sấy và phun sơn phát tán lượng lớn bụi sơn dính cùng hơi dung môi pha sơn chứa xylen, toluen và axeton. Dòng khí sau khi qua tháp dập bụi màng nước để giữ lại các hạt sơn kết dính sẽ được sấy khô sơ bộ qua lớp tách ẩm rồi dẫn vào tháp than hoạt tính dạng viên nén để hấp phụ toàn bộ hơi dung môi, khử sạch mùi sơn đặc trưng.
• Ngành chế biến thực phẩm, thủy hải sản và thức ăn chăn nuôi: Nguồn thải tại đây đặc trưng bởi các hợp chất hữu cơ thối rữa, mercaptan, dimethyl sulfide và amin bốc lên từ các công đoạn nấu, sấy bột cá và chiên rán dầu mỡ. Hệ thống kết hợp tháp rửa khí Scrubber trung hòa sơ bộ rồi chuyển qua tầng than hoạt tính gáo dừa có chỉ số Iod cao giúp loại bỏ mùi tanh, hôi nồng nặc đạt hiệu suất trên 95%.
• Khu vực xử lý bùn và trạm xử lý nước thải tập trung: Bể gom nước thải, bể tách dầu mỡ và nhà ép bùn phát sinh liên tục khí H₂S có mùi trứng thối và NH₃ khai nồng. Khí được gom qua hệ thống chụp hút áp âm, dẫn qua tháp hấp phụ chứa hỗn hợp than hoạt tính tẩm hóa chất chuyên dụng để xử lý mùi hôi trước khi thải ra khu dân cư lân cận.
• Ngành sản xuất bao bì in ấn, keo dán, cao su và hạt nhựa: Khí thải phát sinh từ quá trình ép đùn nhiệt và in ống đồng chứa nồng độ VOCs đậm đặc kèm theo nhiệt độ cao. Khí thải sau khi được giải nhiệt qua bộ trao đổi nhiệt và lọc sạch hơi dầu sẽ đi qua hệ thống tháp than hoạt tính tổ ong, giúp xử lý mùi khét của polymer và thu hồi hoặc phân hủy hơi dung môi an toàn.

Hướng dẫn tính toán công suất và khối lượng than hoạt tính cần dùng

Thiết kế một hệ thống xử lý mùi đòi hỏi các bước tính toán cân bằng vật chất và động học khí kỹ lưỡng nhằm tránh tình trạng tháp quá nhỏ dẫn đến nhanh bão hòa, hoặc tháp quá lớn gây lãng phí chi phí đầu tư.

Bước đầu tiên là xác định lưu lượng khí thải cần xử lý (Q, tính bằng m³/h). Lưu lượng này được tính toán dựa trên số lượng chụp hút, vận tốc hút tại miệng chụp (thường từ 0.5 – 1.5 m/s tùy khoảng cách đến nguồn phát sinh) và thể tích không gian nhà xưởng phát tán khí:

Từ lưu lượng Q, diện tích mặt cắt ngang của tháp hấp phụ (S, đơn vị m²) được tính dựa trên vận tốc lọc qua lớp than (v_lọc, khuyến nghị chọn 0.3 – 0.4 m/s):

Khối lượng than hoạt tính cần nạp vào tháp (M, đơn vị kg) phụ thuộc trực tiếp vào nồng độ chất ô nhiễm trong khí thải đầu vào (C_in, đơn vị mg/m³), hiệu suất xử lý mong muốn (η, thường lấy 0.9), thời gian chu kỳ thay than dự kiến (T, tính bằng giờ) và dung lượng hấp phụ cân bằng tĩnh của than (q_e, biểu thị số gam chất ô nhiễm mà 1 kg than giữ được, thường dao động từ 10% – 20% trọng lượng than, tức 0.1 – 0.2 kg chất/kg than):

Sau khi tính toán được khối lượng M, chiều dày của tầng đệm than (H, đơn vị m) được xác định qua khối lượng riêng xốp của than (ρ, thường khoảng 450 – 550 kg/m³ đối với than viên):

Mọi hệ thống sau khi lắp đặt và vận hành đều phải trải qua công tác quan trắc khí thải để chứng minh đạt tiêu chuẩn môi trường hiện hành của Việt Nam, bao gồm:

• QCVN 19:2009/BTNMT: Quy chuẩn kỹ thuật quốc gia về khí thải công nghiệp đối với bụi và các chất vô cơ (quy định nồng độ giới hạn của SO₂, NO_x, CO, H₂S, NH₃…).
• QCVN 20:2009/BTNMT: Quy chuẩn kỹ thuật quốc gia về khí thải công nghiệp đối với một số chất hữu cơ (áp dụng cho các dung môi như benzen, toluen, xylen, formaldehyde, phenol…).

Việc tuân thủ các quy chuẩn này giúp các cơ sở sản xuất hoàn thiện hồ sơ giấy phép môi trường và phòng tránh các rủi ro pháp lý trong suốt quá trình hoạt động.

Hướng dẫn vận hành, kiểm tra độ bão hòa và quy trình thay thế than

Sau một thời gian vận hành liên tục, toàn bộ các vị trí mao quản rỗng trên bề mặt than sẽ bị lấp đầy bởi các phân tử chất ô nhiễm. Trạng thái này được gọi là điểm bão hòa hay điểm xuyên phá (Breakthrough Point). Khi hệ thống chạm điểm này, hiệu suất xử lý mùi sẽ suy giảm và nồng độ chất ô nhiễm ở đầu ra ống khói sẽ tăng lên tiệm cận nồng độ đầu vào.

Các dấu hiệu cho thấy than đã hết khả năng hấp phụ và cần thay mới:

• Mùi đặc trưng của hóa chất hoặc khí thải xuất hiện trở lại tại khu vực xung quanh miệng ống khói xả thải.
• Chỉ số chênh lệch áp suất trên đồng hồ đo chênh áp tăng cao bất thường (do bụi bẩn và chất hữu cơ bám dày gây nghẹt tầng than) hoặc giảm sâu (do lớp than bị sụt lún, vỡ vụn tạo khe hở cho khí đi tắt).
• Kết quả đo kiểm nhanh bằng máy dò khí cầm tay tại đường ống thoát khí vượt ngưỡng nồng độ cho phép theo tiêu chuẩn QCVN.
• Đạt đến mốc thời gian vận hành theo khuyến cáo kỹ thuật (thường là sau 6 – 12 tháng vận hành liên tục).

Quy trình thay thế than hoạt tính tuân thủ các bước sau:

1. Ngắt hệ thống: Tắt nguồn điện cấp cho quạt hút, đóng các van điều tiết khí (damper) trên đường ống và đặt biển cảnh báo.
2. Thông gió cưỡng bức: Mở các cửa thăm của tháp trong khoảng 2 – 4 giờ để giải phóng lượng khí tích tụ bên trong buồng hấp phụ trước khi thao tác.
3. Thu gom than đã qua sử dụng: Mở cửa xả than ở đáy tầng đệm, cào toàn bộ than bão hòa vào các bao chứa chuyên dụng (bao PP lót túi nilon PE kín miệng) nhằm tránh phát tán bụi than và mùi hôi ra môi trường xung quanh.
4. Vệ sinh và kiểm tra cơ khí: Làm sạch sàn đỡ lưới inox, kiểm tra gioăng làm kín tại các cửa tháp, thay thế các tấm bông lọc sơ cấp (pre-filter) đã bám bẩn.
5. Nạp than mới: Đổ than hoạt tính mới vào từng khay hoặc tầng đệm. Cần cào phẳng bề mặt than để đảm bảo chiều dày lớp vật liệu đồng đều trên toàn bộ tiết diện tháp, tránh tạo luồng khí đi tắt qua các vùng than mỏng.
6. Chạy thử nghiệm: Đóng kín các cửa tháp, siết chặt bu-lông làm kín, khởi động quạt hút và kiểm tra lại độ chênh áp cùng khả năng làm việc của hệ thống.

Than hoạt tính sau khi đã hấp phụ các hợp chất hữu cơ độc hại, dung môi bay hơi hoặc kim loại nặng được xếp vào danh mục chất thải nguy hại theo Thông tư số 02/2022/TT-BTNMT. Việc lưu giữ than thải cần thực hiện trong kho chứa chất thải nguy hại có mái che, dán nhãn mã chất thải theo quy định và chuyển giao cho đơn vị có chức năng xử lý môi trường được cấp phép.

Báo giá và chi phí đầu tư hệ thống xử lý mùi than hoạt tính

Tổng chi phí để đưa một hệ thống xử lý mùi bằng than hoạt tính vào hoạt động phụ thuộc vào quy mô xưởng, tính chất khí thải và mức độ tự động hóa được trang bị.

Các yếu tố định giá chính bao gồm:

• Lưu lượng khí thải: Hệ thống có công suất càng lớn (3.000 m³/h, 10.000 m³/h hay 50.000 m³/h) đòi hỏi kích thước tháp, đường kính ống dẫn và công suất quạt hút càng cao, kéo theo giá thành tăng tương ứng.
• Vật liệu gia công tháp: Tháp làm bằng thép carbon CT3 sơn phủ epoxy có chi phí thấp nhất; trong khi tháp làm bằng inox SUS304 hoặc nhựa PP/FRP chống ăn mòn hóa chất có giá thành cao hơn từ 1.5 – 2.5 lần.
• Chất lượng vật liệu than: Than hoạt tính gáo dừa hoặc than viên nội địa có giá dao động từ 25.000 – 45.000 VNĐ/kg, trong khi các dòng than nhập khẩu cao cấp (chỉ số Iod trên 1000 mg/g, than tẩm hóa chất chuyên dụng) có giá từ 60.000 – 120.000 VNĐ/kg.

Dưới đây là bảng dự toán ngân sách cho việc đầu tư và vận hành hệ thống:

Hệ thống xử lý mùi bằng than hoạt tính là phương án kỹ thuật cân bằng giữa hiệu quả làm sạch khí thải và chi phí đầu tư. Việc tính toán lưu lượng, lựa chọn đúng chủng loại vật liệu than và duy trì chu kỳ bảo trì, thay than định kỳ giúp hệ thống vận hành ổn định, mang lại môi trường làm việc an toàn và đáp ứng các tiêu chuẩn xả thải môi trường.
