Bản vẽ thiết kế xử lý nước thải: Tiêu chuẩn và Hạng mục bắt buộc

Bản vẽ thiết kế xử lý nước thải hoàn chỉnh bắt buộc phải có: Sơ đồ công nghệ (P&ID), Bản vẽ mặt bằng tổng thể, Bản vẽ mặt cắt chi tiết các bể (kỵ khí, hiếu khí, lắng, khử trùng), và Bản vẽ bố trí thiết bị, đường ống. Toàn bộ thiết kế phải tuân thủ tiêu chuẩn xây dựng TCVN 7957:2008 và đảm bảo nước đầu ra đạt quy chuẩn môi trường hiện hành. Việc nắm vững cấu trúc và các yêu cầu kỹ thuật của bản vẽ không chỉ giúp chủ đầu tư dễ dàng giám sát quá trình thi công mà còn hạn chế tối đa các sai sót gây phát sinh chi phí vận hành về sau.

Bản vẽ thiết kế xử lý nước thải là gì và vai trò đối với doanh nghiệp

Bản vẽ thiết kế xử lý nước thải là tài liệu kỹ thuật mô tả chi tiết cấu trúc xây dựng, cách thức bố trí thiết bị, đường ống và nguyên lý hoạt động của một hệ thống xử lý nước thải. Đây là ngôn ngữ giao tiếp chính thức giữa kỹ sư thiết kế, đơn vị thi công và chủ đầu tư.

Đối với doanh nghiệp, việc sở hữu một bản vẽ chuẩn xác mang lại nhiều lợi ích thiết thực:

  • Tối ưu hóa chi phí đầu tư: Xác định chính xác khối lượng vật tư, thiết bị cần mua, tránh tình trạng dư thừa hoặc thiếu hụt trong quá trình thi công.
  • Thuận tiện trong giám sát: Giúp bộ phận quản lý dự án của doanh nghiệp dễ dàng kiểm tra, đối chiếu chất lượng thi công của nhà thầu so với cam kết ban đầu.
  • Hỗ trợ vận hành và bảo trì: Khi hệ thống gặp sự cố, bản vẽ kỹ thuật là công cụ định vị nhanh nhất các điểm nghẽn, đường ống ngầm hoặc thiết bị lỗi để tiến hành sửa chữa.
  • Hoàn thiện thủ tục pháp lý: Bản vẽ là thành phần bắt buộc trong hồ sơ xin giấy phép môi trường và nghiệm thu công trình với cơ quan quản lý.

Các thành phần bắt buộc phải có trong bản vẽ thiết kế xử lý nước thải

Một bộ hồ sơ thiết kế hệ thống xử lý nước thải đầy đủ không thể chỉ gồm một bản vẽ đơn lẻ mà là sự kết hợp của nhiều hạng mục chuyên biệt. Để đảm bảo tính khả thi khi thi công, hồ sơ bắt buộc phải có các thành phần sau:

  1. Sơ đồ công nghệ (P&ID): Thể hiện nguyên lý hoạt động, đường đi của nước thải, bùn thải, hóa chất và khí nén cùng hệ thống điều khiển tự động.
  2. Bản vẽ mặt bằng tổng thể: Xác định vị trí xây dựng hệ thống trong khuôn viên nhà máy, hướng tiếp nhận nước thải đầu vào và điểm xả thải đầu ra.
  3. Bản vẽ mặt cắt chi tiết các bể: Mô tả cao độ, kích thước hình học, độ dày thành bể và cách bố trí thép (nếu là bể bê tông) hoặc kết cấu gia cường (nếu là bồn composite/inox).
  4. Bản vẽ bố trí thiết bị và đường ống: Định vị vị trí lắp đặt máy bơm, máy thổi khí, máy khuấy, hệ thống phân phối khí và các tuyến ống công nghệ kết nối giữa các bể.
  5. Bản vẽ chi tiết cơ điện: Sơ đồ nguyên lý tủ điện điều khiển, đường dây động lực và dây tín hiệu cảm biến.

Sơ đồ công nghệ (P&ID) – Trọng tâm của bản vẽ thiết kế

Sơ đồ công nghệ xử lý nước thải (hay sơ đồ nguyên lý) là bản vẽ đầu tiên và quan trọng nhất, quyết định sự thành bại của toàn bộ hệ thống. Bản vẽ này thể hiện chu trình chuyển hóa chất ô nhiễm thông qua các công đoạn vật lý, hóa học và sinh học.

Trong các thiết kế hiện đại, công nghệ AAO (Anaerobic – Anoxic – Oxic) kết hợp bể hiếu khí và kỵ khí thường được ưu tiên lựa chọn nhờ hiệu quả xử lý nitơ, phốt pho cao. Sơ đồ công nghệ phải thể hiện rõ ràng:

  • Dòng chảy chính: Đường dẫn nước thải từ hố thu gom qua các bể trung gian đến nguồn tiếp nhận.
  • Hệ thống tuần hoàn: Đường tuần hoàn bùn hoạt tính từ bể lắng bùn về bể thiếu khí/hiếu khí để duy trì mật độ vi sinh vật.
  • Hệ thống phụ trợ: Đường cấp khí từ máy thổi khí đến các đĩa phân phối khí mịn dưới đáy bể hiếu khí, đường châm hóa chất keo tụ, tạo bông hoặc khử trùng.

Mỗi ký hiệu thiết bị trên sơ đồ phải đi kèm chú thích rõ ràng về công suất, lưu lượng và cột áp để phục vụ công tác mua sắm vật tư.

Bản vẽ mặt bằng và mặt cắt chi tiết các bể xử lý

Nếu sơ đồ công nghệ giải quyết bài toán về nguyên lý thì bản vẽ mặt bằng và mặt cắt chi tiết giải quyết bài toán về không gian và kết cấu xây dựng. Người thiết kế thường sử dụng phần mềm AutoCAD để thể hiện các thông số này một cách trực quan.

Bản vẽ mặt bằng tổng thể

Bản vẽ này giúp doanh nghiệp hình dung được diện tích chiếm đất của hệ thống. Trên mặt bằng, các kỹ sư sẽ bố trí tối ưu vị trí của từng bể xử lý nhằm tiết kiệm đường ống kết nối và thuận tiện cho lối đi vận hành, bảo trì thiết bị.

Bản vẽ bể xử lý nước thải chi tiết

Mỗi loại bể trong hệ thống có cấu trúc và chức năng hoàn toàn khác nhau, yêu cầu bản vẽ mặt cắt phải thể hiện chi tiết:

  • Bể kỵ khí và bể thiếu khí: Cần thể hiện vị trí lắp đặt máy khuấy chìm để tránh lắng cặn bùn mà không gây hòa tan oxy vào nước.
  • Bể hiếu khí: Thể hiện hệ thống giàn ống phân phối khí dưới đáy bể, khoảng cách giữa các đĩa thổi khí để đảm bảo oxy được phân tán đều khắp thể tích bể.
  • Bể lắng bùn: Thể hiện cấu trúc ống trung tâm hướng dòng, máng thu nước răng cưa và độ dốc đáy bể thu bùn về hố thu trung tâm.

Để hiểu rõ hơn về cách tối ưu hóa kích thước các bể này cho từng quy mô diện tích, doanh nghiệp có thể tham khảo thêm giải pháp tại thiết kế hệ thống xử lý nước thải của Lighthouse.

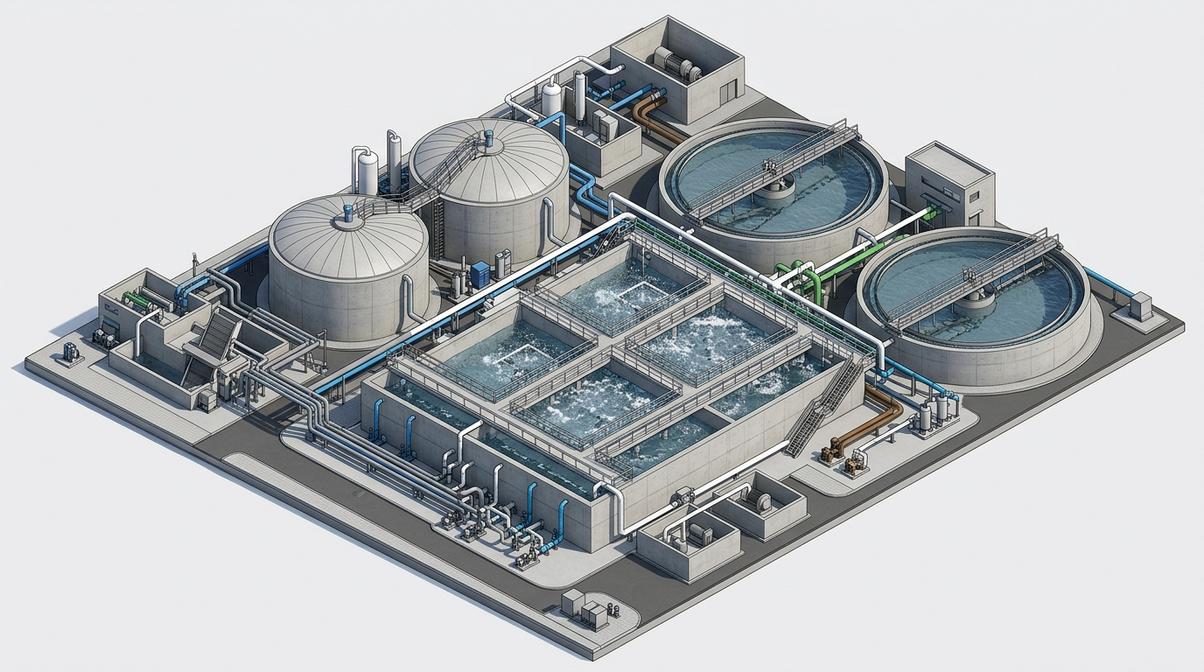

Bản vẽ thiết kế xử lý nước thải: Tiêu chuẩn và Hạng mục bắt buộc

Tiêu chuẩn kỹ thuật và quy chuẩn pháp lý khi lập bản vẽ thiết kế

Một bản vẽ đẹp nhưng không tuân thủ tiêu chuẩn kỹ thuật sẽ dẫn đến việc hệ thống vận hành không đạt yêu cầu hoặc bị cơ quan chức năng từ chối nghiệm thu. Hai yếu tố cốt lõi cần tuân thủ bao gồm:

Tiêu chuẩn xây dựng TCVN 7957:2008

Đây là tiêu chuẩn quốc gia về “Thoát nước – Mạng lưới và công trình bên ngoài – Tiêu chuẩn thiết kế”. Tiêu chuẩn này quy định chi tiết các thông số tính toán bắt buộc như:

  • Thời gian lưu nước tối thiểu trong các bể sinh học.
  • Tải trọng bề mặt và tốc độ lắng trong bể lắng đứng, bể lắng ngang.
  • Hệ số không điều hòa lưu lượng nước thải theo giờ.

Quy chuẩn xả thải môi trường

Thiết kế hệ thống phải hướng tới mục tiêu nước đầu ra đạt quy chuẩn kỹ thuật quốc gia tương ứng. Ví dụ, đối với nước thải công nghiệp thông thường là QCVN 40:2011/BTNMT do Bộ Tài nguyên và Môi trường ban hành. Tùy thuộc vào nguồn tiếp nhận (sông, ngòi, kênh rạch có dùng cho mục đích cấp nước sinh hoạt hay không) mà bản vẽ công nghệ phải được tính toán để đạt cột A hoặc cột B của quy chuẩn.

Quy trình thiết kế hệ thống xử lý nước thải chuyên nghiệp tại Lighthouse

Để xuất bản được một bộ bản vẽ autocad xử lý nước thải hoàn chỉnh và tối ưu, đội ngũ kỹ sư tại Môi Trường Lighthouse tuân thủ quy trình làm việc nghiêm ngặt gồm các bước sau:

Để có cái nhìn tổng quan về xu hướng công nghệ mới nhất, doanh nghiệp có thể tham khảo bài viết thiết kế hệ thống xử lý nước thải 2026 để cập nhật các cải tiến kỹ thuật tối ưu.

  1. Khảo sát và đo đạc thực tế: Xác định lưu lượng, lấy mẫu phân tích tính chất nước thải đầu vào và khảo sát địa hình, diện tích đất khả dụng của doanh nghiệp.
  2. Lập thuyết minh thiết kế xử lý nước thải: Tính toán chi tiết kích thước các bể, lượng bùn phát sinh, lượng khí cần cấp và lượng hóa chất tiêu thụ dựa trên các công thức chuyên ngành.
  3. Thiết kế sơ bộ (Concept Design): Đề xuất phương án công nghệ và mặt bằng sơ bộ để khách hàng duyệt phương án.
  4. Triển khai bản vẽ chi tiết (Detail Design): Sử dụng AutoCAD để vẽ chi tiết mặt bằng, mặt cắt, bố trí thiết bị, đường ống và bản vẽ thi công phần xây dựng, cơ điện.
  5. Thẩm định và bàn giao: Kiểm tra chéo giữa các bộ môn (Xây dựng, Công nghệ, Điện – Tự động hóa) để đảm bảo không có xung đột không gian trước khi bàn giao hồ sơ cho khách hàng.

Những lỗi thường gặp trên bản vẽ thiết kế gây ảnh hưởng đến vận hành

Trong quá trình thẩm định nhiều dự án, Môi Trường Lighthouse đã phát hiện một số lỗi thiết kế phổ biến mà doanh nghiệp cần lưu ý khi duyệt bản vẽ của nhà thầu:

  • Bố trí góc chết trong bể: Thiết kế hình học của bể hoặc vị trí đặt máy khuấy không hợp lý tạo ra các “vùng chết” không được xáo trộn, dẫn đến hiện tượng bùn bị phân hủy kỵ khí sinh mùi hôi trong bể hiếu khí.
  • Thiếu thiết bị dự phòng: Bản vẽ chỉ thiết kế một máy bơm nước thải hoặc một máy thổi khí hoạt động liên tục. Khi thiết bị này gặp sự cố hoặc cần bảo trì, toàn bộ hệ thống phải dừng hoạt động. Thiết kế chuẩn luôn cần có tối thiểu 1 thiết bị chạy và 1 thiết bị dự phòng (run/standby).
  • Đường ống quá nhỏ hoặc quá nhiều co cút: Gây tổn thất áp lực lớn trên đường ống, làm giảm lưu lượng thực tế của bơm và tăng tiêu thụ điện năng.
  • Không tính toán cao độ nước chảy tự nhiên: Thiết kế không tận dụng chênh lệch cao độ giữa các bể để nước tự chảy, dẫn đến việc phải lắp đặt quá nhiều bơm trung gian gây lãng phí điện.

Liên hệ dịch vụ tư vấn và thiết kế hệ thống xử lý nước thải Lighthouse

Việc sở hữu một bản vẽ thiết kế xử lý nước thải chuẩn xác là bước khởi đầu quyết định sự ổn định và hiệu quả kinh tế của toàn bộ công trình. Với đội ngũ kỹ sư giàu kinh nghiệm, Môi Trường Lighthouse cam kết mang đến cho doanh nghiệp những giải pháp thiết kế tối ưu, tiết kiệm diện tích và chi phí vận hành.

Nếu doanh nghiệp đang tìm kiếm một đơn vị tư vấn chuyên nghiệp để lập bản vẽ, thuyết minh thiết kế hoặc thi công trọn gói hệ thống xử lý nước thải, hãy liên hệ ngay với chúng tôi để được hỗ trợ nhanh chóng:

CÔNG TY TNHH TƯ VẤN CÔNG NGHỆ MÔI TRƯỜNG LIGHTHOUSE
Trụ sở chính: 316 Lê Văn Sỹ, Phường Tân Sơn Hòa, TP. Hồ Chí Minh
Email: an.nguyen@moitruonglighthouse.com
Hotline: 0986.301.755 – 0918.01.9001
Thời gian làm việc: 8H – 18H
Website: www.moitruonglighthouse.com

Câu hỏi thường gặp về bản vẽ thiết kế xử lý nước thải

Bản vẽ thiết kế xử lý nước thải có cần được cơ quan nhà nước phê duyệt không?

Bản vẽ thiết kế là một thành phần bắt buộc trong hồ sơ đề nghị cấp Giấy phép môi trường hoặc Đăng ký môi trường gửi cơ quan quản lý (như Sở Tài nguyên và Môi trường hoặc UBND cấp huyện). Cơ quan chức năng sẽ thẩm định tính phù hợp của công nghệ và phương án thiết kế trước khi cấp phép.

Tại sao cần có bản vẽ mặt cắt chi tiết cho từng bể xử lý?

Bản vẽ mặt cắt chi tiết giúp đơn vị thi công xác định chính xác cao độ đáy bể, cao độ mực nước hoạt động, vị trí lắp đặt các thiết bị chìm (như bơm, máy khuấy, đĩa phân phối khí) và các điểm đấu nối ống xuyên tường bể nhằm chống thấm triệt để.

Sự khác biệt giữa bản vẽ thiết kế cơ sở và bản vẽ thiết kế thi công là gì?

Bản vẽ thiết kế cơ sở thể hiện phương án công nghệ, sơ đồ nguyên lý và mặt bằng tổng thể để phục vụ xin chủ trương đầu tư và giấy phép môi trường. Bản vẽ thiết kế thi công là bước chi tiết hóa tối đa, thể hiện rõ kích thước hình học, kết cấu thép, sơ đồ đấu nối điện chi tiết để thợ thi công trực tiếp tại công trường.
